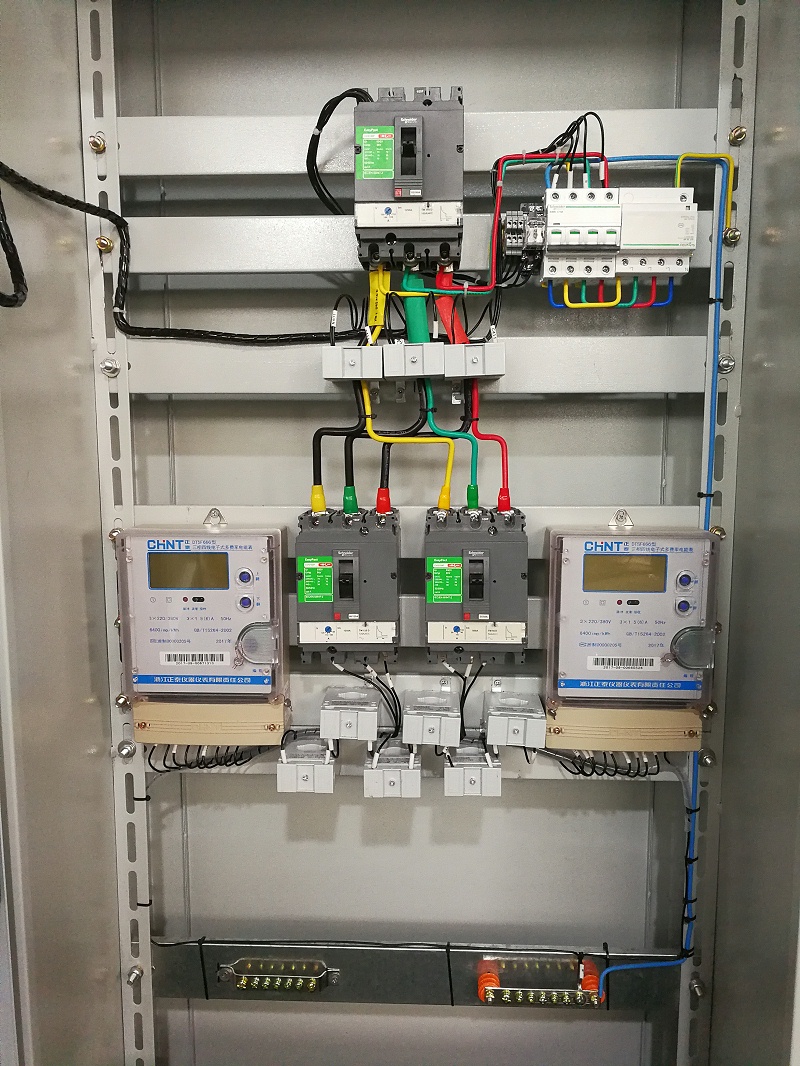

單相電低壓配電箱, 電磁吸盤的弱磁保護。采用電磁吸盤來吸持工件有許多好處，但在進行磨削加工時，一旦電磁吸力不足，就會造成工件飛出事故。因此在電磁吸盤線圈電路中串入欠電流繼電器KA的線圈，KA的動合觸點與“SA2”的一對動合觸點并聯，串接在控制砂輪電動機M1的接觸器 KMl 線圈支路中?！癝A2”的動合觸點（6—8）只有在“退磁”擋才接通，而在“吸合”擋是斷開的，這就保證了電磁吸盤在吸持工件時必須保證有足夠的充磁電流，才能啟動砂輪電動機M1。

                單相電低壓配電箱,在加工過程中一旦電流不足，欠電流繼電器KA動作，能夠及時地切斷KMl線圈電路，使砂輪電動機M1停轉，避免事故發生。如果不使用電磁吸盤，可以將其插頭從插座X3上拔出，將“SA2”扳至“退磁”擋，此時“SA2”的觸點（6—8）接通，不影響對各臺電動機的操作。電磁吸盤線圈的過電壓保護。電磁吸盤線圈的電感量較大，當“SA2”在各擋間轉換時，線圈會產生很大的自感電動勢，使線圈的絕緣和電器的觸點損壞。因此在電磁吸盤線圈兩端并聯電阻器R3作為放電回路。

                單相電低壓配電箱,整流器的過電壓保護。在整流變壓器 TI 的二次側并聯由 R1、C 組成的阻容吸收電路，用以吸收交流電路產生的過電壓和在直流側電路通斷時產生的浪涌電壓，對整流器進行過電壓保護。照明變壓器T2將380 V交流電壓降至36 V安全電壓供給照明燈EL, EL的一端接地，“SA1”為燈開關，由FU3提供照明電路的短路保護。 4.M7130型平面磨床常見電氣故障的診斷與檢修 M7130型平面磨床電路與其他機床電路的主要不同是電磁吸盤電路，在此主要分析電磁吸盤電路的故障。
